Rôle de la soupape de contrôle

Elle permet d’ouvrir et de fermer des circuits dans le but de faire fonctionner des composantes pneumatiques comme le piston, les ballons, etc. Cette soupape est en réalité un distributeur d’air. Elle possède trois voies mais ne possède que deux positions.

Fonctionnement de la soupape de contrôle

Dans son boîtier se trouve un piston dans un cylindre.
Le piston dans un mouvement de haut en bas ouvre et ferme les orifices.

L’intensité est assurée par des segments (oil ring) installés autour du piston. Le piston peut-être actionné manuellement, ou par air comprimé d’un côté et par un ressort de rappel de l’autre.

Pour gonfler les ballons on sélectionne la soupape à sa position ouverte et on permet à l’air d’alimenter les ballons.

Pour dégonfler les ballons on sélectionne la soupape à sa position fermée et on permet à l’air des ballons de s’échapper vers l’extérieur.

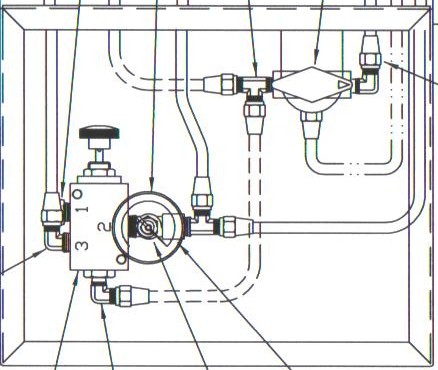

soupape de controle

Pour actionner toute composante pneumatique, dans un premier temps il faut l’alimenter. Dans un deuxième temps, il faut couper l’alimentation et évacuer l’air. La même soupape de contrôle peut être configurée normalement ouverte ou normalement fermée tout dépendant du besoin de notre système.

Normalement ouverte

Dans sa position ouverte, elle permet le passage de l’air de l’entrée No. 3 (in) à la sortie. No. 2 (out).

Dans sa position fermée, elle permet le passage de l’air de l’entrée No. 2 (in) à sortie à l’échappement No.1 (Exaust/Échappement).

Normalement fermée

Dans sa position ouverte, elle permet le passage de l’air de l’entrée No.1 (in) à la sortie No. 2 (out)

Dans sa position fermée, elle permet le passage de l’air de l’entrée No. 2 à la sortie à l’échappement No. 3.

soupape de controle

Note : La configuration peut être différente selon le manufacturier même si les boîtiers sont similaires. Les entrées 1 et 3 peuvent être inversées. Avant l’installation vérifier le passage de l’air.



Le branchement de la soupape de contrôle

Avant de brancher la soupape, il faut établir la position de l’arrivée d’air. Dans le cas d’une soupape de contrôle avec un bouton-poussoir, les ballons doivent être gonflés quand le bouton poussoir est vers le haut.

Pour les modèles fabriqués par Wainbee et Norgren , l’arrivée d’air qui provient de la soupape de contrôle de hauteur se trouve au No. 3 (Synflex vert 3/8). La sortie vers les ballons No. 2 (Synflex vert 3/8) et l’évacuation No. 1 (raccord filtre de protection).

Dans le cas où la soupape est munie d’un auto reset, une entrée sous la soupape est alimentée du signal de l’Emergency (Synflex rouge 3/8). Dans le cas d’une soupape de contrôle, et qu’une arrivée d’air remplace le bouton-poussoir, il faut d’abord établir si le circuit a besoin d’une soupape normalement ouverte ou fermée.

Ex : La soupape est pilotée par le circuit de l’Emergency. Pour alimenter les ballons, il nous faut une soupape normalement fermée.

Les soupapes de contrôle peuvent avoir des formes différentes mais leur fonctionnement est parfois similaire. Trouver leurs rôles dans le système facilite grandement leur branchement.


Neway 450CA
Entrée : no (normaly open/normalement ouverte)
Entrée : nc (normaly closed/ normalement fermée)
Sortie : Cyl
Ouverture du haut : contrôle /pilote
soupape de controle Neway 450 CA
Midland KN20010
Entrée : IN
Sortiee : OUT
Échappement : exhaust
soupape de controle Midland KN20010
Norgren K90042
Ouverture No. 1 entrée/échappement
Ouverture No. 3 entrée/échappement
Ouverture No. 2 sortie
soupape  Norgren K90042
Wainbee 21008(bouton vers le haut)
Ouverture No. 1 échappement
uverture No. 3 entrée
Ouverture No. 2 sortie
soupape de controle Wainbee 21008
