Schéma du circuit d'alimentation du tracteur

Le compresseur alimente en air les circuits.

La pression est régularisée par le gouverneur de 90lbs à 120 lbs (D-2 dans le schéma)

Du compresseur, l’air comprimé est acheminé vers l’assécheur d’air et par la suite dans les réservoirs.

Les réservoirs fournissent en air:

  1. le bouton de contrôle du système d’alimentation du circuit de l’Emergency du tracteur qui continue son trajet vers la soupape d’Emergency du tracteur. Circuit orange PP-1 à R-14 relay valve
  2. Le bouton de contrôle du système d’alimentation du circuit de l’Emergency de la remorque qui continue son trajet vers la soupape de protection. Circuit orange PP-7 à TP-3
  3. La soupape à pied qui continue son trajet vers la soupape de service du tracteur et la soupape de protection en passant par une soupape de direction. Circuit vert (E7 12,15) à (BP R1) à (TP 3)
  4. La manette de contrôle qui continue son chemin vers la soupape de protection en passant par une soupape de direction. Circuit rouge (trailer control valve) à DS-2 à TP-3

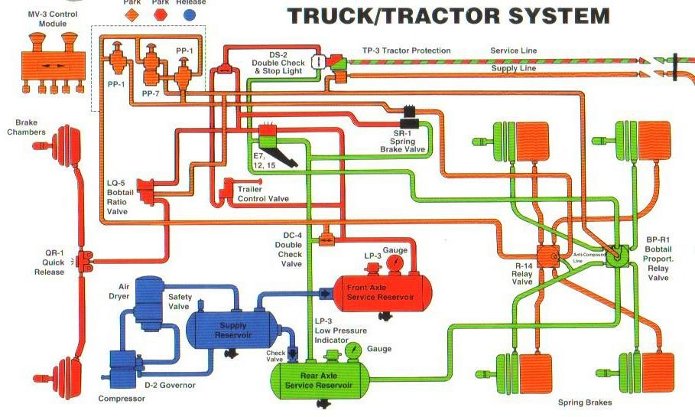

schema circuit freinage du tracteur de la semi remorque
